Gráficas de nivel de combustible

La gráfica de combustible vive dentro del Historial. Al consultar el recorrido de una unidad, el panel inferior muestra la gráfica del sensor que elijas y te permite superponer otros valores (motor, velocidad o el segundo tanque) para entender qué pasó en cada momento.

Abrir la gráfica de combustible

Haz clic en Historial en la barra lateral izquierda.

Selecciona la unidad en el campo Dispositivo.

Haz clic en Fecha y elige el periodo. Puedes usar los atajos (Hoy, Ayer, Esta semana, La semana pasada) o marcar el día de inicio y el día final en el calendario.

Haz clic en Mostrar historial. La ruta se dibuja en el mapa y abajo aparece el panel de gráficas.

En el panel inferior, haz clic en la pestaña Diesel (Tanque 1).

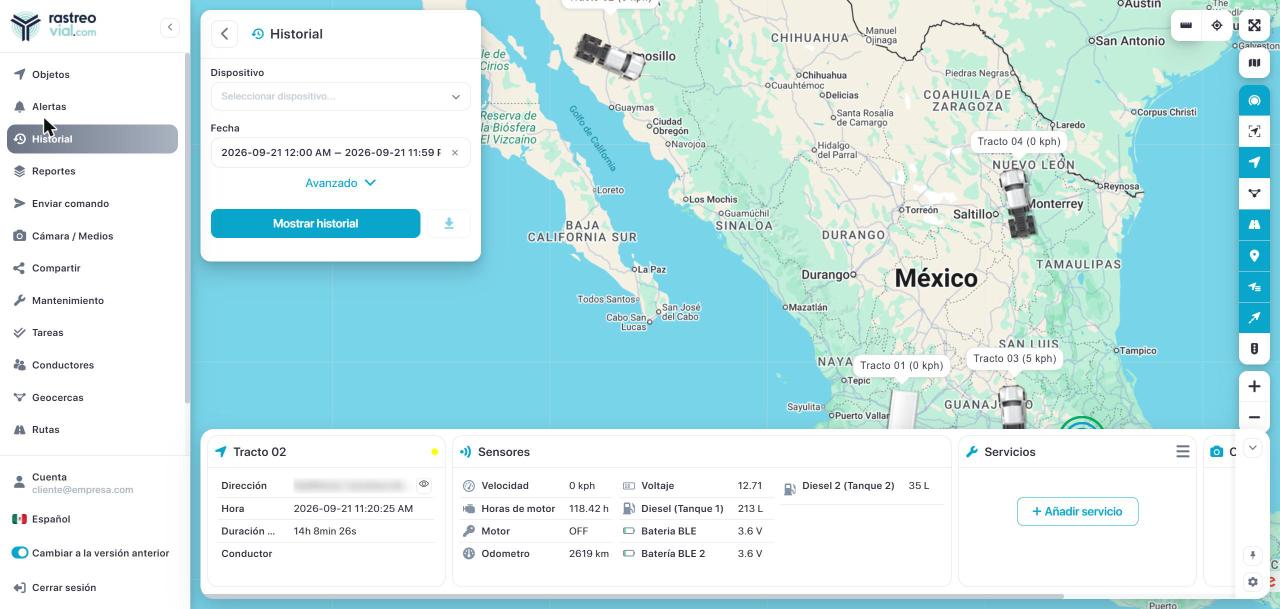

Panel de Historial con selector de unidad y periodo en la plataforma de Rastreo Vial — Panel de Historial: unidad, periodo y botón Mostrar historial.

Consejo: Para que la gráfica se lea bien, consulta periodos de uno a cuatro días. En periodos muy largos las variaciones pequeñas se amontonan y es más difícil distinguir un relleno.

Gráfica de una unidad con un tanque

La gráfica muestra el nivel en litros a lo largo del tiempo. Una baja gradual es consumo; un escalón hacia arriba es una carga de combustible. En el ejemplo, la unidad cargó dos veces en cuatro días: cada carga se ve como un salto de unos 100 a 195 litros.

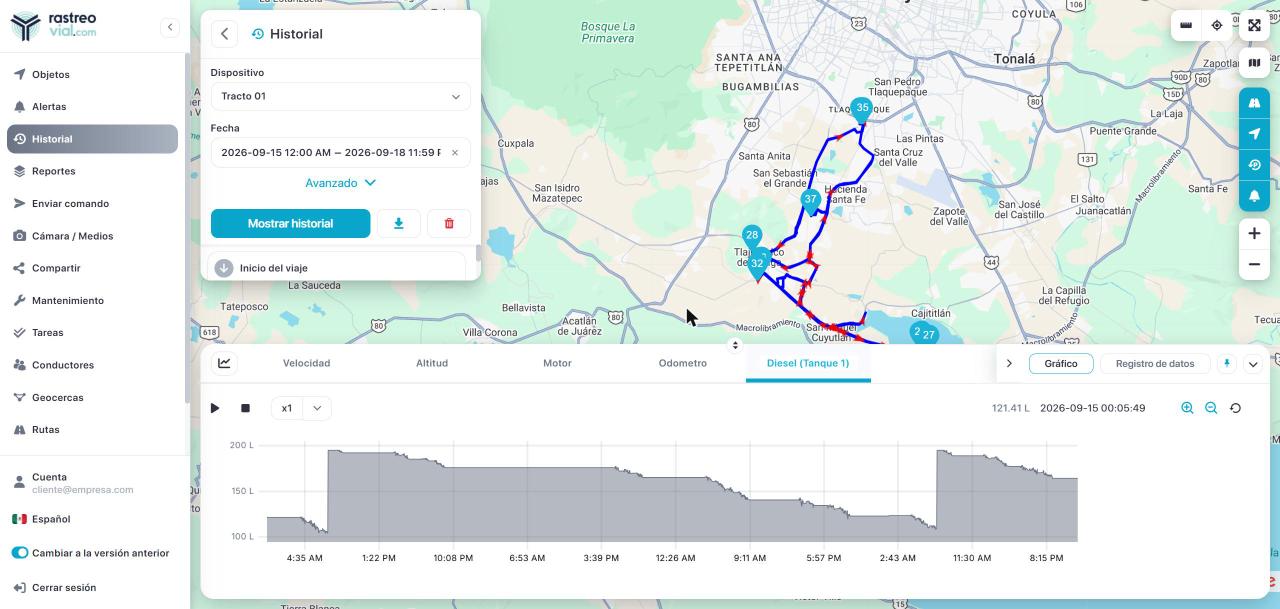

Gráfica de nivel de combustible de una unidad con un tanque durante cuatro días — Unidad con un tanque, cuatro días. Los dos escalones hacia arriba son cargas de combustible.

Pasa el cursor sobre la gráfica para ver el valor exacto y la hora en cada punto. Los botones de lupa a la derecha acercan o alejan el periodo, y la flecha circular restablece la vista.

Ver varios valores en la misma gráfica

El icono de gráfica en la esquina izquierda del panel inferior abre un menú con los demás valores de la unidad. Cada valor que actives se dibuja encima de la gráfica de combustible, con su propio color y su propia escala a la izquierda.

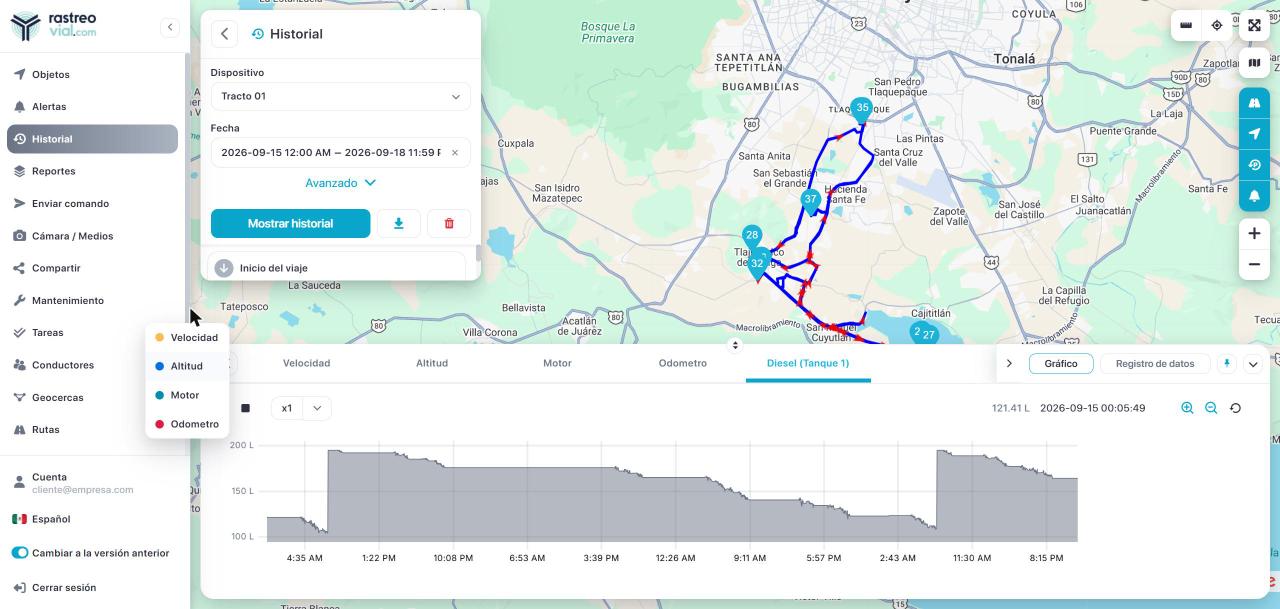

Menú para superponer velocidad, altitud, motor u odómetro sobre la gráfica de combustible — Menú de valores adicionales: Velocidad, Altitud, Motor y Odómetro.

Detalle del menú de valores adicionales de la gráfica — Detalle del menú. Haz clic en un valor para agregarlo o quitarlo de la gráfica.

Combustible y motor

Al activar Motor, las franjas azules indican los periodos con motor encendido. Así distingues si una baja de nivel ocurrió con la unidad trabajando (consumo) o con el motor apagado (posible pérdida). En el ejemplo, las cargas ocurren de madrugada, justo antes de que el motor arranque para la jornada.

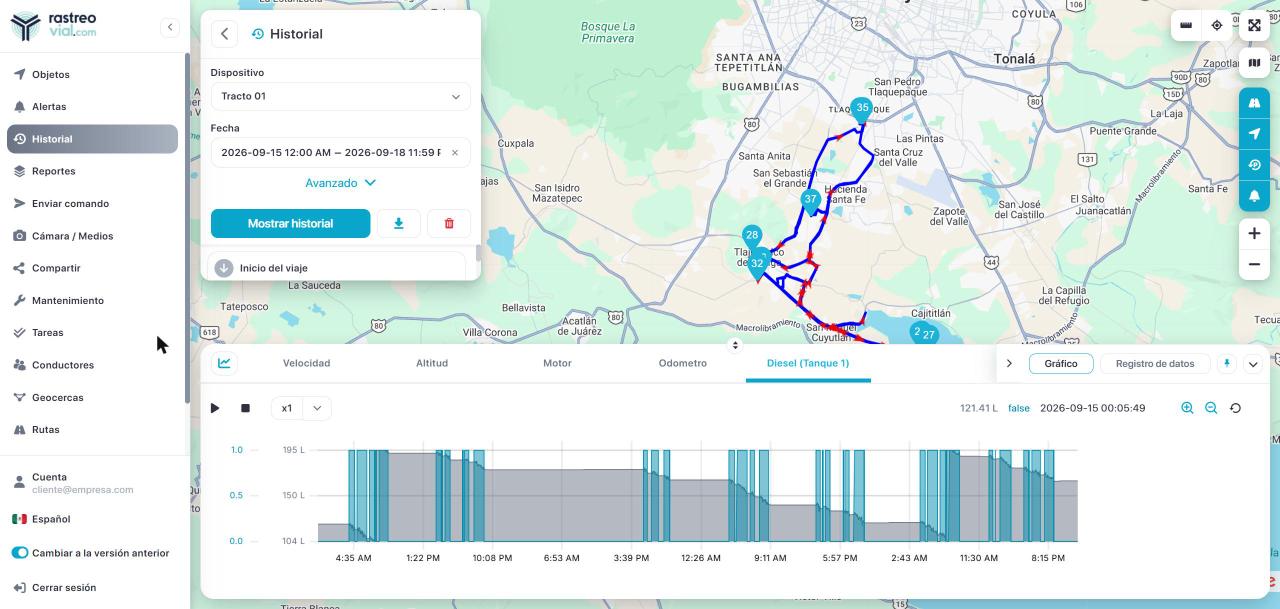

Gráfica de combustible con el estado del motor superpuesto — Combustible (gris) y motor encendido (franjas azules).

Combustible, motor y velocidad

Activa también Velocidad para ver los picos de velocidad en amarillo. Con los tres valores juntos puedes reconstruir la jornada completa: cuándo se cargó, cuándo circuló y cuánto consumió en cada tramo.

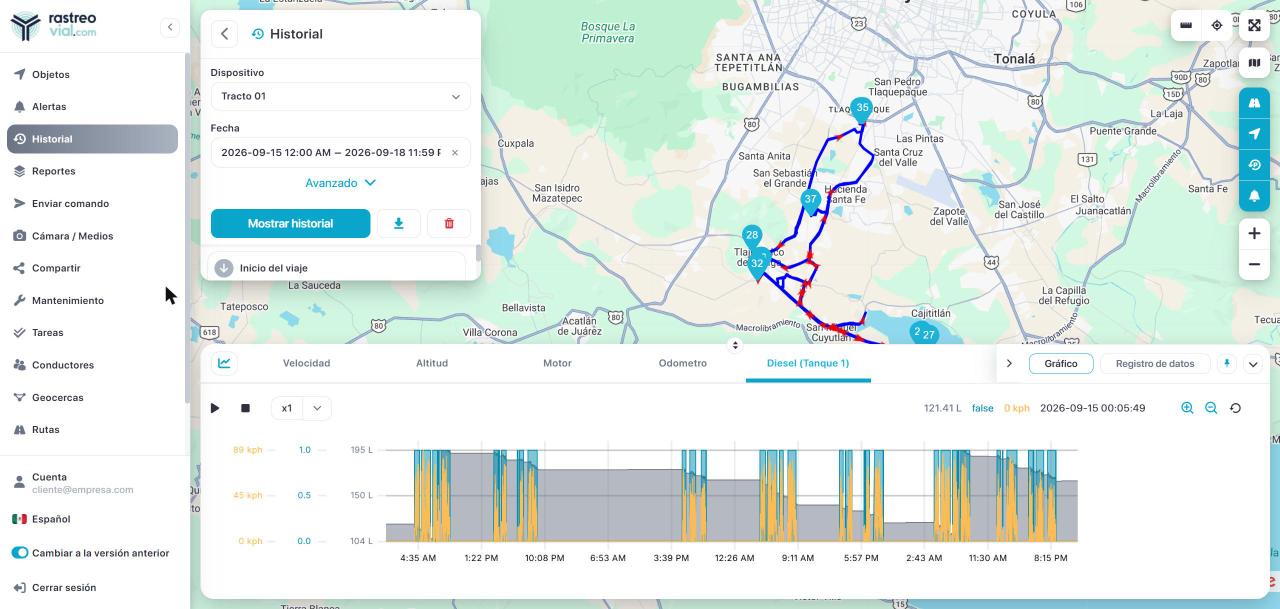

Gráfica de combustible con motor y velocidad superpuestos — Combustible (gris), motor (azul) y velocidad (amarillo) en la misma gráfica.

Unidades con dos tanques

En las unidades con dos tanques, el panel inferior tiene una pestaña por tanque: Diesel (Tanque 1) y Diesel 2 (Tanque 2). Para verlos juntos en una sola gráfica:

Haz clic en la pestaña Diesel (Tanque 1).

Abre el menú del icono de gráfica. En unidades con dos tanques aparece la opción Diesel 2 (Tanque 2).

Haz clic en Diesel 2 (Tanque 2). El segundo tanque se dibuja en azul claro sobre el primero.

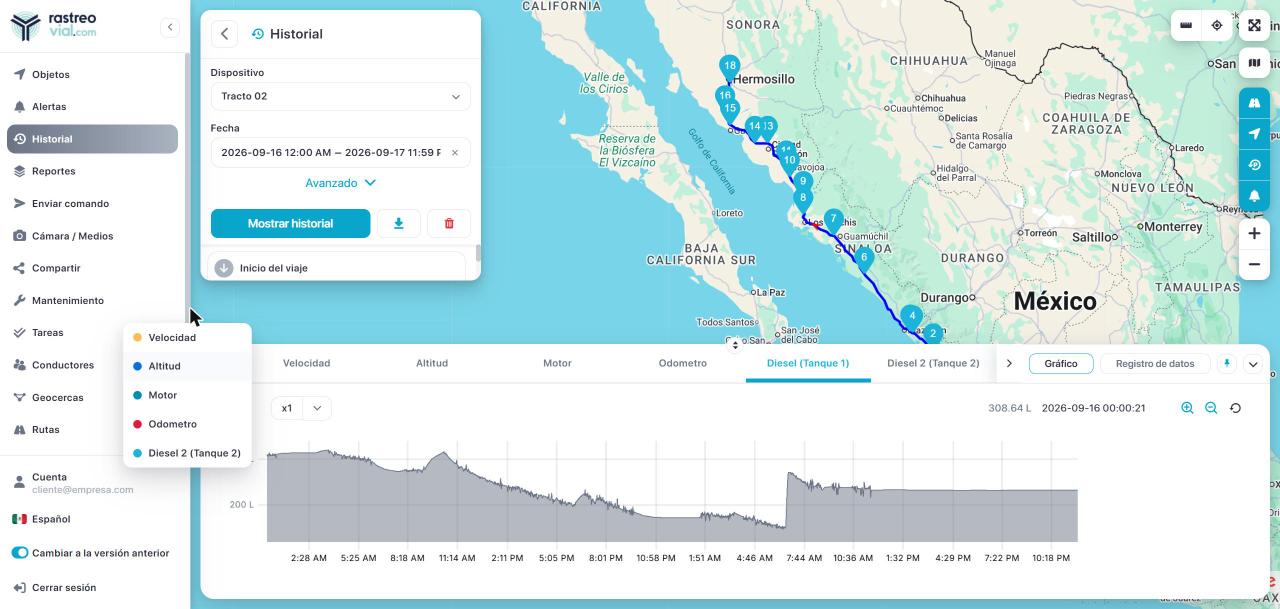

Menú de valores con la opción Diesel 2 (Tanque 2) en una unidad con dos tanques — En unidades con dos tanques, el menú incluye Diesel 2 (Tanque 2).

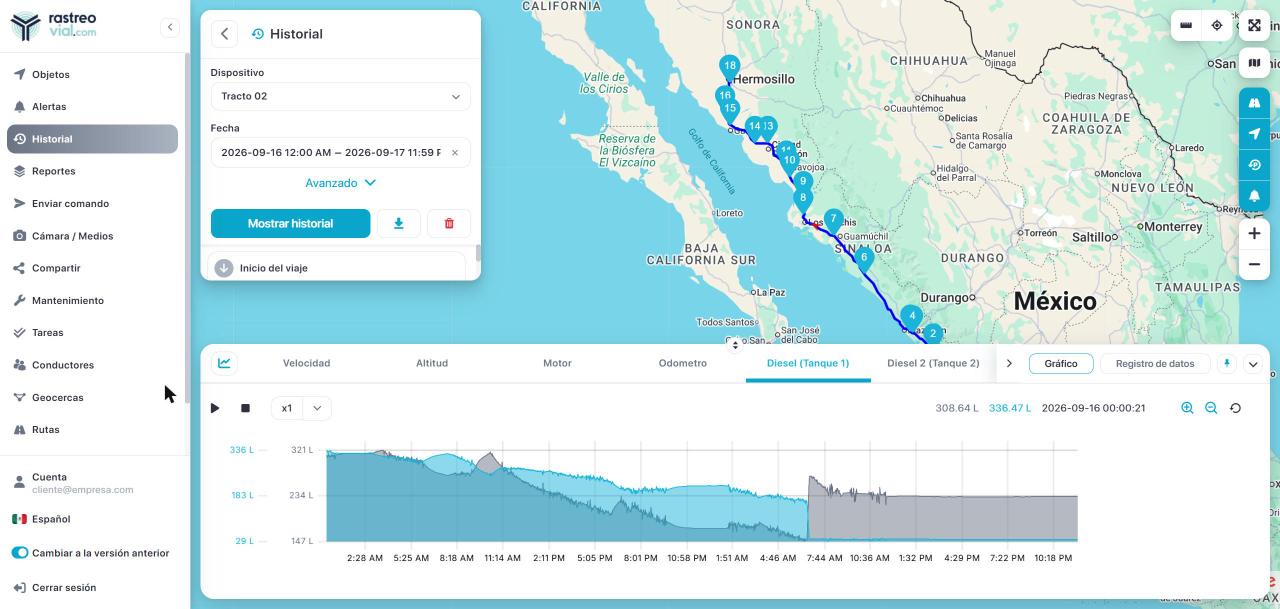

Gráfica con los dos tanques de combustible superpuestos — Los dos tanques en una sola gráfica: Tanque 1 en gris y Tanque 2 en azul claro, cada uno con su escala.

Al pasar el cursor sobre la gráfica, en la parte superior derecha se muestran los litros de cada tanque en ese instante. En el ejemplo, a la 1:04 AM el Tanque 1 tenía 171.97 L y el Tanque 2 tenía 216.64 L.

Valores de ambos tanques al pasar el cursor sobre la gráfica — Valores de los dos tanques al pasar el cursor.

Observa la mañana del segundo día: el Tanque 2 (azul claro) baja de forma abrupta mientras el Tanque 1 (gris) sube al mismo tiempo. Es combustible que pasó de un tanque al otro, no una pérdida. Ver los dos tanques juntos evita interpretar ese movimiento como un robo.

También puedes agregar Motor y Velocidad a la gráfica de dos tanques, igual que en las unidades de un solo tanque.

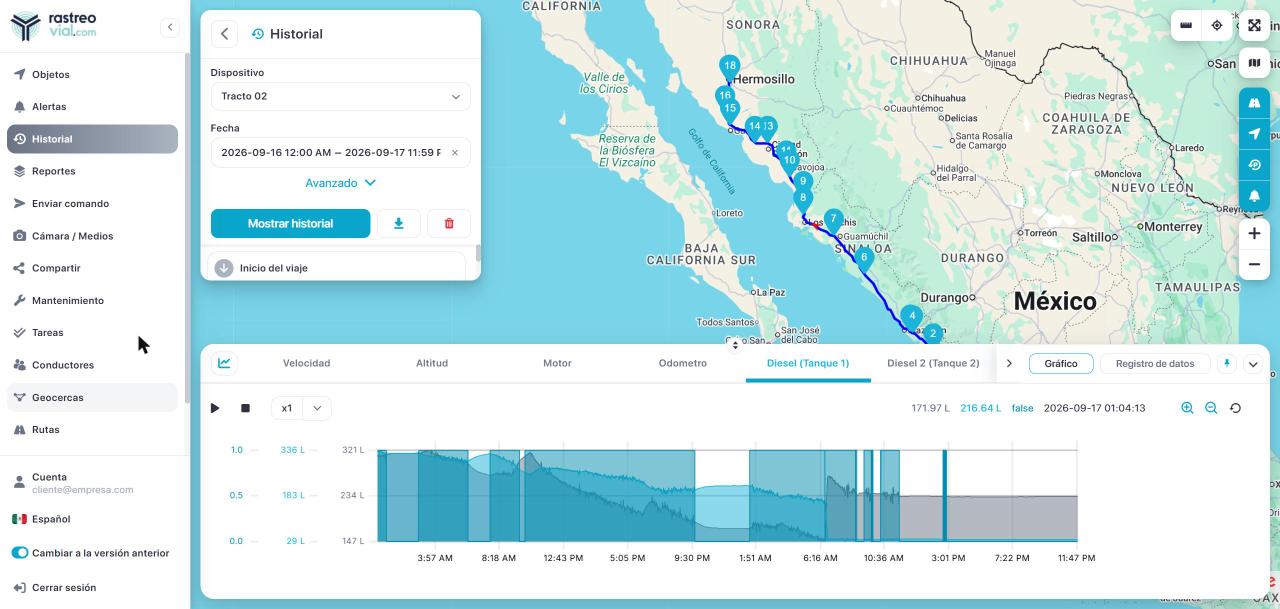

Gráfica con dos tanques y estado del motor superpuestos — Dos tanques con el estado del motor superpuesto.

Nota: La plataforma muestra los dos tanques en la misma gráfica, cada uno con su propia curva. No existe una curva de suma automática; si necesitas el total, suma los valores que se muestran al pasar el cursor, o usa el reporte de Información general (combinada), que muestra el combustible inicial, final y consumido de cada tanque por día.

Registro de datos

El botón Registro de datos, a la derecha del panel inferior, cambia la gráfica por una tabla con cada lectura recibida (hora, posición, velocidad y valores de los sensores). Es útil para revisar el minuto exacto de una carga. El icono de descarga junto a ese botón exporta la tabla.
